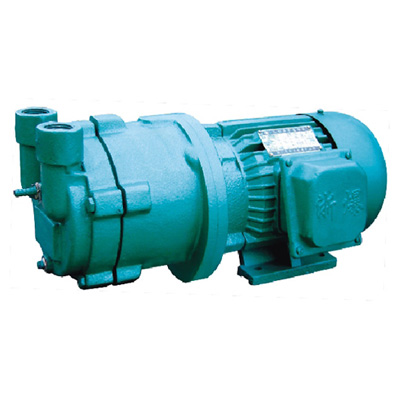

水环式真空泵

SK、2SK及SZ型水环式真空泵除了能抽吸一般性气体外，主要优点是能抽吸可凝性气体（如水蒸汽）。由于液环泵具有等温压缩的特点，所以该泵亦能抽吸易燃易爆及含腐蚀性的气体。
2YK型液环式真空泵的特点是真空度高，适用性强，当选用适当的工作介质时（有时也可以用被抽介质作为工作液），几乎全部的工业性气体均可被抽除。以上各种泵运行平稳，噪声低，比水喷射泵、水蒸汽喷射泵能耗低30%，因此，液环泵在轻工、食品、医药、造纸、电工等行业得到广泛的应用。

本公司液（水）环式真空泵可提供以下选择：
1、根据真空度的不同可选择：
●在1.3×104~1×105 Pa(100～760 Torr) 区间长期运转，选用单级SK型水环式真空泵。
●在5×103~1.3×104Pa(40～100Torr)区间长期运转，选用双级2YK型水环真空泵。
●在1×103~1.3×104Pa(8～40Torr)区间长期运转，选用2YK型双级油环真空泵。
2、工作介质可选择：
●常温水，以≤15℃为最最佳，一般不得高于40℃
●变压器油或其它粘度低饱和蒸汽压低的工业油，最高适用温度60℃。如电工行业真空干燥。
●化工液体，直接选用化工原料，要求饱和蒸汽压低的液体，如乙醇胺等。
●除常温水外，选用其它工作介质应配置气液分离器、冷却器等，泵轴动密封应采用机封。详细性能参数见性能表。
3、轴动密封选择：
●一般使用场合可选用盘根密封。
●要求无泄漏使用场合应选用机封。
4、过流零件材质选择：
●除轴外，其余零件均为铸铁或铜合金，适用于抽吸无腐蚀性的气体。
●304和316不锈钢。适用于抽吸含一定腐蚀性气体。
●工程塑料，适用于抽吸含酸性的腐蚀性气体。
5、如需一边抽真空一边输送气体，排气口压强超过大气压时可根据以下方案选择：
●如排气口压强大于0.15MPa，不得用真空泵改装，应选用专门的双级液环压缩机。配套电机功率应增大，应配套专门的气液分离器及自动排水装置。
●如排气口压强高于大气压而低于0.15MPa时，可用真空泵改装为液环压缩机使用。
6、系统配置型式
●当排出口工作液不回用或只有部分回用，采用开放式循环系统。
●当排出口工作液必须回用不得外排时，应采用封闭式循环系统。



SK型泵主要性能参数表

型号	抽气速率	极限压力		电机功率		转速	供水量	进排气口径	重量
	m3/min	hPa	Torr	kw		r/min	L/min	mm	kg
SK-0.5B	0.5	47	35	1.5		2900	8	1"	45
SK-0.8	0.8	47	35	2.2		2900	10	40	60
SK-1.5	1.5	47	35	4		2900	15	40	75
SK-3	3	80	60	5.5		1450	25	50	153
SK-6	6	80	60	11		1450	35	50	210
SK-9	9	80	60	18.5		980	55	80	400
SK-12	12	80	60	22		980	70	128	600
SK-12B	12	80	60	18.5		980	60	100	450
SK-20	20	80	60	45		980	70	100	800
SK-25	25	80	60	45		980	70	100	900
SK-30A	30	80	60	55		740	100	100	1200
SK-42	42	80	60	75		740	100	100	1500



SK-0.5B～SK-1.5B外形安装尺寸图

型号	L1	L2	L3	L4	L5	L6	L7	L	H	D	d	B	n-c	m-k
SK-0.5B	100	240	24	140	180	255	80	455	188	48	G1"			4-Ø10
SK-0.8B	200	166	65	140	176	245	110	446	300	100	40	80	4-Ø10	4-Ø18
SK-1.5B	240	202	65	190	240	313	110	547	313	100	40	80	4-Ø10	4-Ø18
