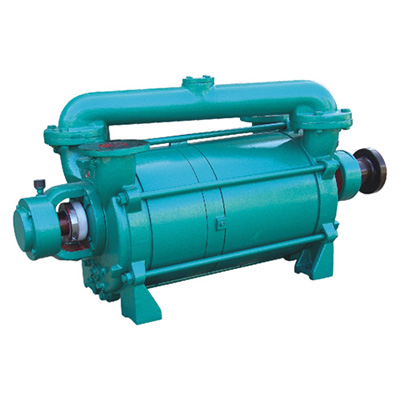

液(水)环式真空泵

型号:2SK-25


SK、2SK及SZ型水环式真空泵除了能抽吸一般性气体外,主要优点是能抽吸可凝性气体(如水蒸汽)。由于液环泵具有等温压缩的特点,所以该泵亦能抽吸易燃易爆及含腐蚀性的气体。
2YK型液环式真空泵的特点是真空度高,适用性强,当选用适当的工作介质时(有时也可以用被抽介质作为工作液),几乎全部的工业性气体均可被抽除。以上各种泵运行平稳,噪声低,比水喷射泵、水蒸汽喷射泵能耗低30%,因此,液环泵在化工、轻工、食品、医药、造纸、电工等行业得到广泛的应用。

本公司液(水)环式真空泵可提供以下选择:
1、根据真空度的不同可选择:
●在1.3×104~1×105 Pa(100~760 Torr) 区间长期运转,选用单级SK型水环式真空泵。
●在5×103~1.3×104Pa(40~100Torr)区间长期运转,选用双级2YK型水环真空泵。
●在1×103~1.3×104Pa(8~40Torr)区间长期运转,选用2YK型双级油环真空泵。
2、工作介质可选择:
●常温水,以≤15℃为最最佳,一般不得高于40℃
●变压器油或其它粘度低饱和蒸汽压低的工业油,最高适用温度60℃。如电工行业真空干燥。
●化工液体,直接选用化工原料,要求饱和蒸汽压低的液体,如乙醇胺等。
●除常温水外,选用其它工作介质应配置气液分离器、冷却器等,泵轴动密封应采用机封。详细性能参数见性能表。
3、轴动密封选择:
●一般使用场合可选用盘根密封。
●要求无泄漏使用场合应选用机封。
4、过流零件材质选择:
●除轴外,其余零件均为铸铁或铜合金,适用于抽吸无腐蚀性的气体。
●304和316不锈钢。适用于抽吸含一定腐蚀性气体。
●工程塑料,适用于抽吸含酸性的腐蚀性气体。
5、如需一边抽真空一边输送气体,排气口压强超过大气压时可根据以下方案选择:
●如排气口压强大于0.15MPa,不得用真空泵改装,应选用专门的双级液环压缩机。配套电机功率应增大,应配套专门的气液分离器及自动排水装置。
●如排气口压强高于大气压而低于0.15MPa时,可用真空泵改装为液环压缩机使用。
6、系统配置型式
●当排出口工作液不回用或只有部分回用,采用开放式循环系统。
●当排出口工作液必须回用不得外排时,应采用封闭式循环系统。

2SK/2YK型泵主要性能参数表

型号 抽气速率 极限压力 电机功率 转速 供水量 进排气口径 重量
m3/min Hpa Torr kw r/min L/min mm kg
2SK-2B 2 40 30 5.5 1450 20 50 185
2YK-2B 6.6 5
2SK-3 3 40 30 7.5 1450 25 50 320
2YK-3 6.6 5
2SK-6B 6 33 25 11 1450 35 50 370
2YK-6B 6.6 5
2SK-12 12 33 25 22 980 70 80 850
2YK-12 6.6 5
2SK-25 25 33 25 55/45 980 60-110 100 926
2YK-25 6.6 5
2SK-30A 30 33 25 55 980 60-110 100 1300
2YK-30A 6.6 5
2SK-42 42 33 25 75 740 100 100 2100

注:供水量适用水环泵,不适用油环泵。

2SK-3~2SK-42外形安装尺寸图

型号 L1 L2 L3 L4 L5 L6 L7 L8 L9 L H1 H D d B n-Øc m-Øk
2SK-3 750 1186 218 455 505 466 220 329 132 1458 538 655 140 50 110 4-Ø14 4-Ø23
2SK-6B 895 1293 200 425 475 493 230 379 115 1565 475 625 140 50 110 4-Ø14.5 4-Ø23
2SK-6C 895 1293 200 425 475 493 230 397 124 1565 475 625 140 50 110 4-Ø14.5 4-Ø23
2SK-9 1250 1650 200 504 550 580 285 570 185 1960 628 778 185 80 150 4-Ø18.5 6-Ø25
2SK-12 1400 1770 185 504 550 585 285 692 170 2070 628 748 185 80 150 4-Ø18.5 6-Ø25
2SK-20 1560 1960 200 570 620 720 370 712 115 2320 740 960 230 100 180 8-Ø18.5 6-Ø22
2SK-25 1740 2100 180 570 620 720 370 792 155 2443 737 882 230 100 180 8-Ø18.5 8-Ø22
2SK-30A 1860 2220 180 570 620 720 370 912 155 2563 737 957 230 100 180 8-Ø18.5 8-Ø22
2SK-42 2280 2660 190 680 736 944 350 978 85 3072 880 1097 235 100 200 6-Ø18 8-Ø28
