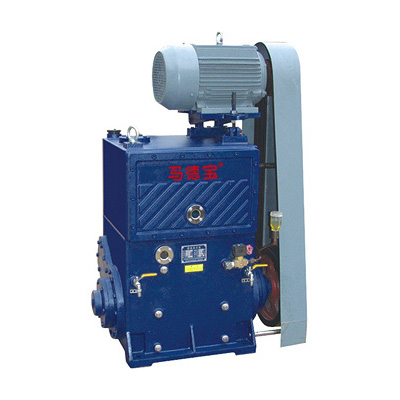

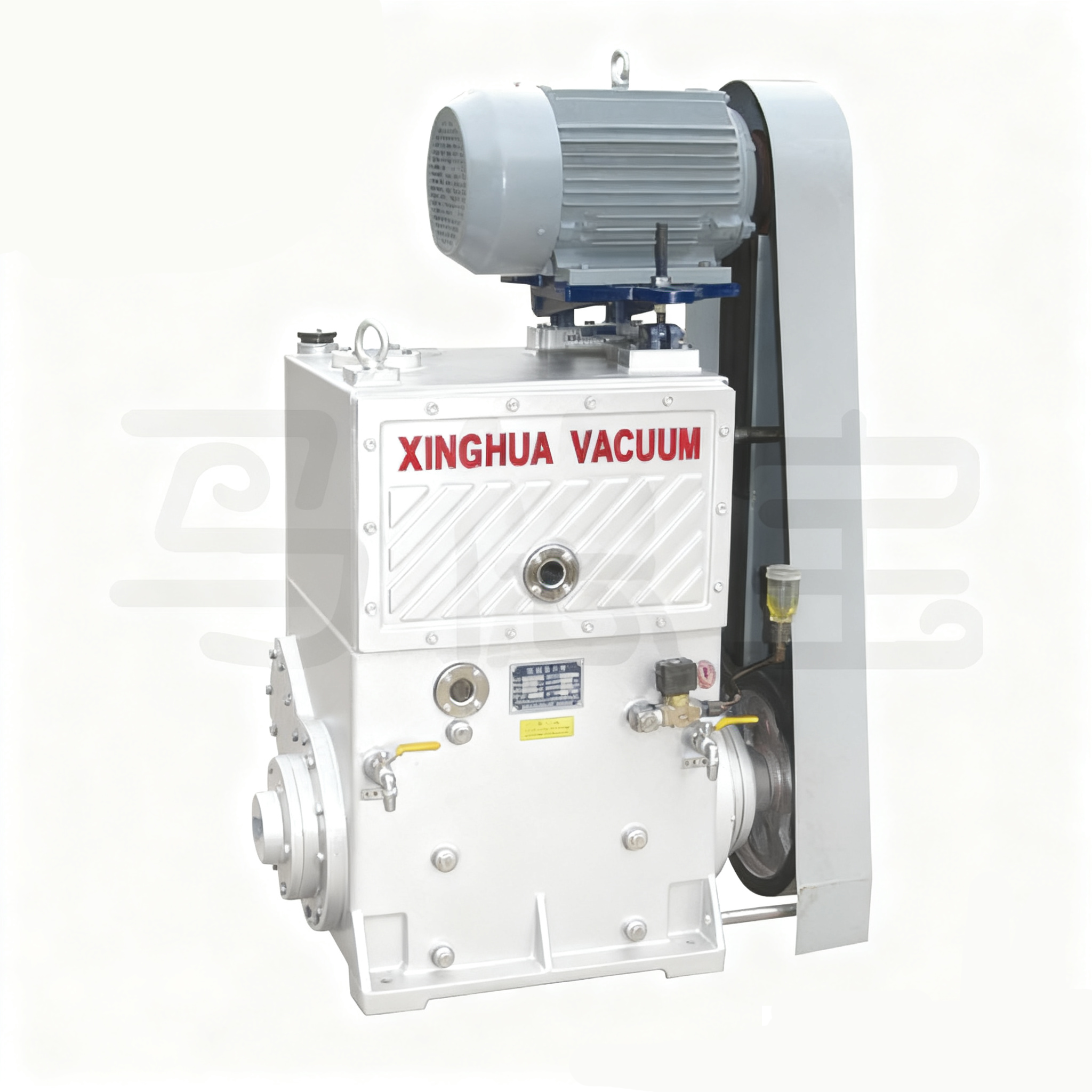

滑阀泵有单级H型、双级2H型
滑阀式真空泵适用于抽吸空气及其他一般性气体,当使用气镇时,亦能抽吸含有少量的可凝性气体(如水蒸汽)。当抽吸含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的气体时,应加附加装置。本型泵可单独使用,也可作为扩散泵、油增加泵、罗茨泵等真空泵的前级泵,相对于旋片式真空泵,H型滑阀泵比较耐用,使用寿命长。该泵在真空镀膜、真空热处理、真空烧结、分子蒸馏、模拟实验使用较多。
本公司滑阀泵有以下特点:
●经过优化设计配重,振动少,噪声低。
●轴承密封室单独供油,与泵腔隔开,避免了杂质进入轴承室造成轴承、密封过早损坏。
●根据用户要求,可附带副油箱,达到冷却真空油分离杂质的作用。
●除老式H-150外,电机均置于泵的上方,结构紧凑,占地面积少。
滑阀式真空泵适用于抽吸空气及其他一般性气体,当使用气镇时,亦能抽吸含有少量的可凝性气体(如水蒸汽)。当抽吸含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的气体时,应加附加装置。本型泵可单独使用,也可作为扩散泵、油增加泵、罗茨泵等真空泵的前级泵,相对于旋片式真空泵,H型滑阀泵比较耐用,使用寿命长。该泵在真空镀膜、真空热处理、真空烧结、分子蒸馏、模拟实验使用较多。
本公司滑阀泵有以下特点:
●经过优化设计配重,振动少,噪声低。
●轴承密封室单独供油,与泵腔隔开,避免了杂质进入轴承室造成轴承、密封过早损坏。
●根据用户要求,可附带副油箱,达到冷却真空油分离杂质的作用。
●除老式H-150外,电机均置于泵的上方,结构紧凑,占地面积少。
H、2H型泵主要性能参数表
型号 |
极限压力 帕(Pa) |
抽气速率 升/秒(L/S) |
配用功率 千瓦(KW) |
进排气口径 毫米(mm) |
冷却水耗量 千克/小时(Kg/h) |
重量 千克(Kg) |
|
进气 | 排气 | ||||||
2H-8 | 6x10-2 | 8 | 1.1 | 50 | 32 | 风冷 | 100 |
2H-15 | 15 | 2.2 | 65 | 32 | 风冷 | 140 | |
2H-30A | 30 | 4 | 63 | 50 | 135 | 295 | |
2H-70C | 70 | 7.5 | 80 | 76 | 350 | 630 | |
2H-100 | 100 | 11 | 100 | 80 | 500 | 850 | |
H-150 | 1 | 150 | 15 | 150 | 80 | 800 | 1100 |
H-25 | 25 | 2.2 | 50 | 40 | 风冷 | 340 | |
H-50 | 50 | 5.5 | 80 | 50 | 480 | 350 | |
H-70B | 70 | 7.5 | 80 | 76 | 315 | 450 | |
H-100 | 100 | 7.5 | 80 | 63 | 300 | 615 | |
H-150 | 150 | 15 | 150 | 80 | 700 | 720 | |
H-150L | 1.3 | 150 | 15 | 150 | 80 | 700 | 680 |
H-150D | 150 | 15 | 105 | 80 | 450 | 896 | |
H-200 | 200 | 15 | 100 | 80 | 700 | 1000 | |
H-600 | 600 | 35 | 250 | 150 | 2800 | 3200 |
说明:1、1401*、H-7*、H-8A*系老型号泵。
2、以上极限压力系用压缩式真空计测得的极限分压力。
