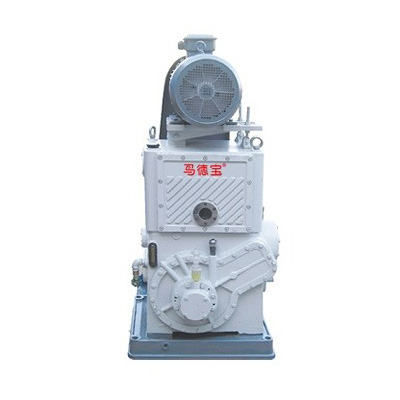

立式滑阀式真空泵

型号:H150L


滑阀泵有单级H型、双级2H型
滑阀式真空泵适用于抽吸空气及其他一般性气体,当使用气镇时,亦能抽吸含有少量的可凝性气体(如水蒸汽)。当抽吸含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的气体时,应加附加装置。本型泵可单独使用,也可作为扩散泵、油增加泵、罗茨泵等真空泵的前级泵,相对于旋片式真空泵,H型滑阀泵比较耐用,使用寿命长。该泵在真空镀膜、真空热处理、真空烧结、分子蒸馏、航空模拟实验使用较多。


H-150L滑阀真空泵有以下特点:
1.双缸结构,增加短偏心轮调整偏重,取消平衡轮及平衡轮处轴辐射。泵运转时振动小,在无底脚螺栓固定的情况下泵不移动。
2.滑阀、导轨、偏心轮材料特殊处理,耐磨性好,使用寿命长。
3.电机上置,占地面积少。
4.维护方便,清洗上油箱及滤网时只要打开油箱盖板即可。
5.电机功率低,配11KW电机。
6.单泵底脚尺寸和进气口法兰尺寸与H150滑阀泵相同,使用时可直接替换H-150.
H、2H型滑阀真空泵主要性能参数表
型号 极限压力
帕(Pa)
抽气速率
升/秒(L/S)
配用功率
千瓦(KW)
进排气口径 毫米(mm) 冷却水耗量
千克/小时(Kg/h)
重量
千克(Kg)
进气 排气
2H-8 6x10-2 8 1.1 50 32 风冷 100
2H-15 15 2.2 65 32 风冷 140
2H-30A 30 4 63 50 135 295
2H-70C 70 7.5 80 76 350 630
2H-100 100 11 100 80 500 850
H-150 1 150 15 150 80 800 1100
H-25 25 2.2 50 40 风冷 340
H-50 50 5.5 80 50 480 350
H-70B 70 7.5 80 76 315 450
H-100 100 7.5 80 63 300 615
H-150 150 15 150 80 700 720
H-150L 1.3 150 15 150 80 700 680
H-150D 150 15 105 80 450 896
H-200 200 15 100 80 700 1000
H-600 600 35 250 150 2800 3200

说明:1、1401*、H-7*、H-8A*系老型号泵。
2、以上极限压力系用压缩式真空计测得的极限分压力。
