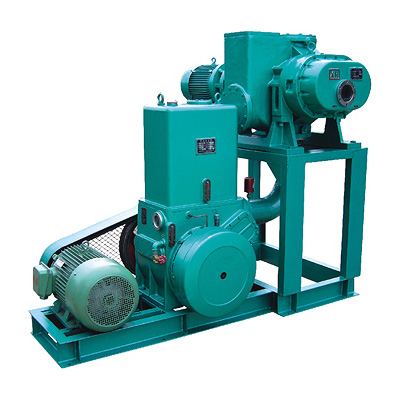

罗茨滑阀真空机组

型号:ZJP1200/H-150


用途
罗茨滑阀真空机组具有显著的节能效果,真空度高,高真空区间抽气量大,可广泛应用于电力工业的变压器、电线电缆、电容器的真空浸渍、真空干燥工艺中。是真空镀膜、真空冶炼、真空热处理、真空滤油、冷冻干燥;航空模拟试验较理想的真空设备。如抽吸含有少量水蒸汽或少量粉尘的气体,应加装过滤装置。




结构及特点:
罗茨滑阀真空机组是由普通罗茨泵为主泵、滑阀真空泵为前级泵串联组成的真空机组。通过真空继电器或电接点压力表,来实现罗茨泵滑阀泵的自动启闭,自动过载保护。整套机组安装在一个机架上,配以管道、阀门、电器操作控制箱、冷却水管系统。机组结构紧凑,使用方便。根据被抽真空系统的大小及极限压力的不同,真空机组各泵之间的名义抽速之比一般在4:至10:1之间,前者较后者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。本系列机组为了防止滑阀泵停机时返油,在前级进口管道上装有电磁充气阀,其动作与前级泵电动机实现联动,当滑阀泵停泵前,向泵口充气,确保滑阀泵内的真空油返回到油箱内,同时防止真空系统不受真空油污染。
根据不同的极限压力,有以下组合方案供选择:
●单罗茨单级滑阀真空机组
●单罗茨双级滑阀真空机组
●双罗茨单级滑阀真空机组
●双罗茨双级滑阀真空机组



单罗茨双级滑阀真空机组主要性能参数表

机组型号 泵型号 极限压力 抽气速率 进气口径 排气口径 电机功率
主泵 前级泵 Pa L/s mm mm Kw
JZJ(P)2H70-8 ZJ(P)70 2H8 2x10-2 70 80 32 1.5 1.1
JZJ(P)2H70-5 ZJ(P)70 2H15 2x10-2 70 80 32 1.5 2.2
JZJ(P)2H150-8 ZJ(P)150 2H15 2x10-2 150 100 32 3 2.2
JZJ(P)2H150-5 ZJ(P)150 2H30 2x10-2 150 100 50 3 4
JZJ(P)2H300-8 ZJ(P)300 2H30 2x10-2 300 150 50 4 4
JZJ(P)2H300-4 ZJ(P)300 2H70 2x10-2 300 150 76 4 7.5
JZJ(P)2H600-8 ZJ(P)600 2H70 2x10-2 600 200 76 7.5 7.5
JZJ(P)2H600-6 ZJ(P)600 2H100 2x10-2 600 200 80 7.5 11

双罗茨单滑阀真空机组主要性能参数表

机组型号 泵型号 极限压力 抽气速率 进气口径 排气口径 电机功率
主泵 中间泵 前级泵 Pa L/s mm mm Kw
JZJ(P)H300-43 ZJ(P)300 ZJ(P)70 H25 2x10-2 300 150 40 4 1.5 2.2
JZJ(P)H600-43 ZJ(P)600 ZJ(P)150 H50 2x10-2 600 200 50 7.5 3 5.5
JZJ(P)H600-42 ZJ(P)600 ZJ(P)150 H70 2x10-2 600 200 76 7.5 3 7.5
JZJ(P)H600-41 ZJ(P)600 ZJ(P)150 H150 2x10-2 600 200 80 7.5 3 15
JZJ(P)H600-24 ZJ(P)600 ZJ(P)300 H70 2x10-2 600 200 76 7.5 4 7.5
JZJ(P)H1200-44 ZJ(P)1200 ZJ(P)300 H70 2x10-2 1200 250 76 11 4 7.5
JZJ(P)H1200-43 ZJ(P)1200 ZJ(P)300 H100 2x10-2 1200 250 80 11 4 7.5
JZJ(P)H1200-42 ZJ(P)1200 ZJ(P)300 H150 2x10-2 1200 250 80 11 4 15
JZJ(P)H1200-24 ZJ(P)1200 ZJ(P)600 H150 2x10-2 1200 250 80 11 7.5 15
JZJ(P)H2500-44 ZJ(P)2500 ZJ(P)600 H150 2x10-2 2500 320 80 22 7.5 15

双罗茨双级滑阀真空机组主要性能参数表

机组型号 泵型号 极限压力 抽气速率 进气口径 排气口径 电机功率
主泵 中间泵 前级泵 Pa L/s mm mm Kw
JZJ(P)2H300-45 ZJ(P)300 ZJ(P)70 2H15 1x10-2 300 150 32 4 1.5 2.2
JZJ(P)2H300-42 ZJ(P)300 ZJ(P)70 2H30 1x10-2 300 150 50 4 1.5 4
JZJ(P)2H600-42 ZJ(P)600 ZJ(P)150 2H70 1x10-2 600 200 76 7.5 3 7.5
JZJ(P)2H1200-44 ZJ(P)12600 ZJ(P)300 2H70 1x10-2 1200 250 76 11 4 7.5
JZJ(P)2H1200-43 ZJ(P)1200 ZJ(P)300 2H100 1x10-2 1200 250 80 11 4 11
