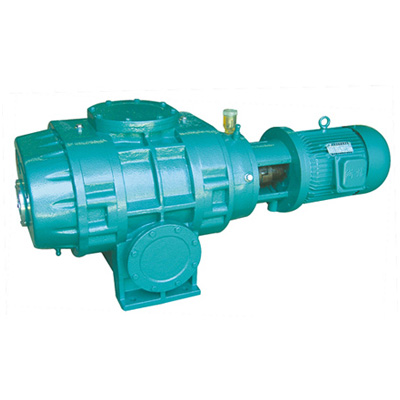

罗茨真空泵

型号:ZJ600B


罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。该泵不能单独排气,必须与前级泵(如滑阀泵、旋片泵、水环泵、油环泵等)串联使用。在前级泵进气口前面串联上罗茨真空泵组成机组可提高前级泵的真空度,在有效范围内可大大提高抽气速率。罗茨真空泵的极限压力由前级泵决定,表中数据为标准配置(配用双级油封式机械真空泵)时的最低极限压力。罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。泵对小量灰尘不敏感。

本公司罗茨真空泵经过10余年不断改进,有以下优点:
●因转子采用高精度专用数控机床加工,并作精细平衡校验,具备良好的几何对称性,转子啮合间隙均匀。泵体、侧盖采用专用机床加工,精度高。因此本公司罗茨真空泵运转平稳、噪声低、振小、极限真空度高。
●因泵的传动部件采用可靠的消隙结构,故泵可高压差下长期工作。
●起动快,能在短时间内达到极限真空。
●因泵腔内无互相滑动的零件,无需用油润滑,避免了油蒸汽对系统的污染。
●安全可靠,ZJP系列本身配带溢流阀起自动保护作用。
●结构紧凑,占地面积小。左、右、下面三个排气口可以任选一个,方便用户安装。

ZJ、ZJP型泵主要性能参数表
型号 极限压力帕(Pa) 抽气速率
升/秒(L/S)
最大允许压差
(HPa)
进排气口径(mm) 配用功率
kw
零流量最大
压缩比
重量
(Kg)
配用双级油封
机械真空泵
配用单级油封
机械真空泵
进气 排气
ZJP-70 ≤2x10-2 ≤1x10-1 70 100 80 50 1.5 ≥35 100
ZJP-150 150 80 100 100 2.2/3 ≥40 220
ZJP-300 300 80 150 150 4 ≥40 300
ZJP-600 600 50 200 200 5.5/7.5 ≥45 575
ZJP-1200 1200 50 250 200 11/15 ≥50 860
ZJP-2500 2500 30 320 250 18.5/22 ≥50 1480
ZJ-30 30 100 50 40 0.75 ≥30 55
ZJ-70 70 100 80 50 1.5 ≥35 90
ZJ-150 150 80 100 100 2.2/3 ≥40 210
ZJ-300 300 80 150 150 4 ≥40 285
ZJ-600 600 50 200 200 5.5/7.5 ≥45 550
ZJ-2500 2500 30 320 250 18.5/22 ≥50 1480
ZJ-5000 5000 30 400 320 37/45 ≥55 3400
注:表中极限压力是指用麦式真空计测得。
注:ZJP系列指带溢流阀结构。


性能曲线图:

外形安装图:

Model A A1 A2 A3 A4 B B1 B2 B3 H H1 H2 H3 D D1 D2 d d1 d2 d3 d4 d5 m n p e f g k
ZJ70 330 120 370 584 829 219 247 324 226 122 18 90 125 145 50 90 110 4 4 8 8 18
ZJ150B 115 57.5 154 675 950 320 360 380 448 345 205 35 95 100 145 170 100 145 170 80 125 145 4 4 4 10 10 10 18
ZJ150BJ 440 118 480 675 950 320 370 380 448 380 240 70 130 100 145 170 100 145 170 80 125 145 4 4 4 10 10 10 18
ZJ300B 225 112.5 314 775 1125 320 360 370 452 345 205 35 120 150 195 220 150 195 220 100 145 170 8 8 8 10 10 8 18
ZJ300BJ 600 197 640 775 1125 320 360 370 452 380 240 70 155 150 195 220 150 195 220

100

145 170 8 8 8 10 10 8 18
ZJ600B 170 85 250 896 1270 500 550 570 610 530 320 40 170 200 250 285 160 200 225 160 200 225 8 8 8 10 10 10 18
ZJ5000 655 327.5 880 1915 2720 1020 1120 1150 1200 1050 600 40 250 400 480 510 320 395 425 320 395 425 16 12 12 12 12 12 32
